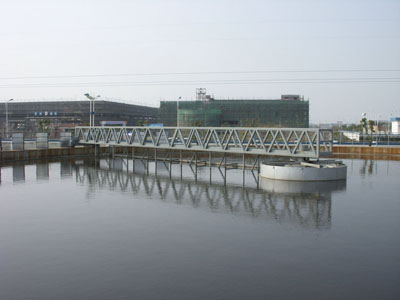

GJ中心传动刮泥机

（一）适用范围

     GJ型中心传动刮泥机,是一种悬挂式除泥设备，适用于水处理工程中圆形的初沉池、二沉池、浓缩池排除污泥。
（二）构造特点
     沉淀池为混凝土或钢结构，池底稍呈圆锥形，池底中央为排泥斗外接排泥管。工作桥为混凝土或钢结构，本设备不包括池体和工作桥，用户自行解决，我厂可代办设计制造钢结构池体和工作桥，供应用户。
    GJ型刮泥机，由耙架、竖轴驱动装置和过扭距安全装置等组成。
    耙架由两个大耙和两个小耙组成十字形，与稍呈圆锥形的池底平行。耙架与竖轴用十字头固定连接，竖轴上的轴承为向心和推力轴承的组合，用润滑脂肪润滑。水下为滑动轴承，由尼龙衬套等组成，用压力清水润滑。
    竖轴下端伸入排泥斗，下轴端紧固着刮泥刀，用以刮排泥斗中的积泥，以使均匀排出。
    驱动装置为三级立式摆线针轮减速机，用牙嵌式联轴器与竖轴连接。该减速机固定在工作桥的机座上。
    过扭矩安全装置是安全剪切销，装配在芯片嵌式联轴器中。当运行遇有过扭矩情况下，便切断剪切销，保护整台机械设备，不受损坏。

（三）基本参数表
GJ桬型刮泥机技术参数

型号	GJ4E	GJ6E	GJ8E	GJ10E	GJ12E	Gj14E	GJ16E	GJ18E	GJ20E
池径（m）	4	6	8	10	12	14	16	18	20
沉淀面积（m²）	12．6	28．3	50．3	78．5	113	154	201	254	314
处理污泥量A（m³/h）	0．26	0．59	1．05	1．64	2．36	3．21	4．19	4．76	5．25
耙臂周速（m/min）	1．65	2．5	2．15	2．2	2．65	3	3．03	3．4	2．95
减速机型号XLSD	XLSDO.37-742	XLSDO.37-742	XLSDO.37-742	XLSDO.37-742	XLSDO.37-853	XLSDO.37-953	XLSDO.37-1063	XLSDO.37-1063	LSDO.37-1174
速比	11033	11033	17051	20825	20825	24389	24389	24389	31433
电动机功率KW	0．37	0．37	0．37	0．37	0．37	0．37	0．37	0．37	0．37

注:1. 处理污泥状态为进水悬浮固体含量为250mg/1，去除率80％，底流含水率98％。
   2.池面负荷，池径16m及以下，按50m³/m²·d计算，池径18m按45m³/m²·d计算,池径20m ，按40m³/m²·d计算。
   3．污泥与池底的摩擦系数取0.1。
   4．池中央深度，为减速机混凝土基础上平面至池底排泥斗上口的高度，分别为4.5m,5m,5.5m,6m等，由用户确定。
   5．池底坡度为1/10。
GJ桭型刮泥机技术参数

型号		GJ4F	GJ6F	GJ8F
池径	M	4	6	8
固体负荷	Kg/m²h	6	6	6
干泥量	Kg/h	63	170	302
含水率94%的污泥	M³/h	1．3	2．8	5
耙臂线速度	M/min	1．62	2．5	2．15
减速机型号		XKSD3.7-742	XLSD3.7-953	XLSD3.7-1174
电动机功率	KW	0．37	0．37	0．37

注：1.污泥固体负荷按6kg/m³h计算。
2.污泥含水率按94%计算。
3.污泥与池底摩擦系数取0.4. 4.E、与表一同。

型号	孔径d1（mm）	中心圆直径dc（mm）	外径do（mm）
XLSD0.37-742	300	600	750
XLSD0.73-953	450	580	750
XLSD0.37-1063	500	700	800
XLSD0.37-1174	550	800	950

(四)安装运行要求
   机架上平面必须找平，允差0.50‰,减速机的输出轴与竖轴用牙嵌式联器连接,在联轴器有三个销孔,每个销孔有剪切安全销,做为过扭的矩切断,保护整台机器之用.
    刮泥机耙齿底边距池底保持50mm允差±100mm.
    竖轴下端,在排泥斗上方，装滑动轴承，尼龙衬套，采用压国清水润滑。必须设置Dg15润滑水管，由池外引至池底，埋设在池底，水管外面表面不可以高于池底表面，在排泥斗外侧伸出，与滑动轴承的管接头接通。引入常压力清水，保证润滑良好，才可以试车运行。正常运行时，也必须在开车前，接通压力清水，保持水下轴承润滑良好。
    竖轴上端向心轴承和止推轴承组件，采用润滑脂润滑，要求润滑良好。
    试车时，整机空负荷运行不少于2小时，要求运行平稳，噪音在80dB以下。带负荷试运行不少于24小时。
（五）作用与维护
    安装完毕后，非配合表面作防腐蚀处理。水上部分涂铁红酚醛底漆两道，外涂调和漆。水下部分涂过氯乙漆四道。
     试运转正常后可投入正常运行。连续运行后，减速机中的润滑油，温升不超过30℃（当周围环境温度不高于40℃时），噪声不超过80gB。竖轴下端径向振摆不超过1.5mm。
